Комбинированные балансировочные клапаны объединяют функции гидравлической балансировки и регулирования расхода теплоносителя. Такое оборудование применяют в системах отопления и теплоснабжения, где необходимо одновременно настраивать расход и управлять работой контура.
В зависимости от конструкции клапан может использоваться для ограничения или регулирования расхода, а также для автоматического управления при установке совместимого электропривода. В таких исполнениях комбинированный клапан может выполнять функцию клапана-регулятора расхода или ограничителя расхода. Для отдельных моделей расход может регулироваться независимо от изменений перепада давления в пределах предусмотренного рабочего диапазона. Конкретные функции определяются исполнением и техническими характеристиками модели.

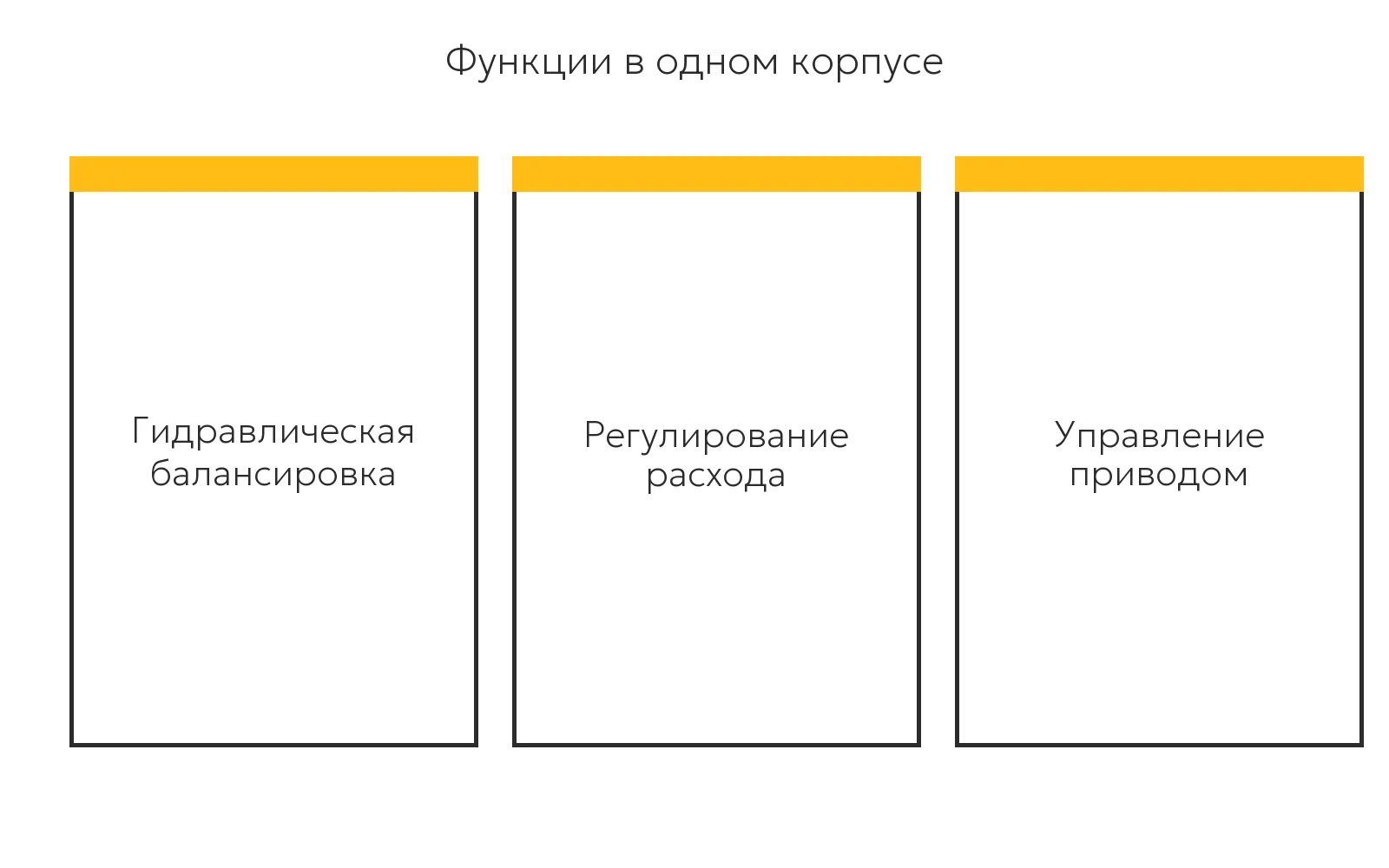

Что такое комбинированный балансировочный клапан
Комбинированный балансировочный клапан сочетает функции балансировочного и регулирующего оборудования. Он позволяет учитывать гидравлические параметры контура и изменять расход теплоносителя в соответствии с требованиями системы. Такие решения особенно актуальны для контуров с регулируемым или переменным расходом.
Где применяются комбинированные клапаны
Комбинированные балансировочные клапаны используют в системах отопления и теплоснабжения, где расход теплоносителя необходимо не только настроить, но и регулировать в процессе работы.
Оборудование может применяться на отдельных контурах и участках трубопровода в зависимости от проектной схемы. Комбинированный клапан востребован в системах с изменяющейся тепловой нагрузкой, где требуется управлять расходом теплоносителя в соответствии с текущим режимом работы.
Если для системы требуется автоматическое поддержание заданных гидравлических параметров, могут применяться автоматические балансировочные клапаны.

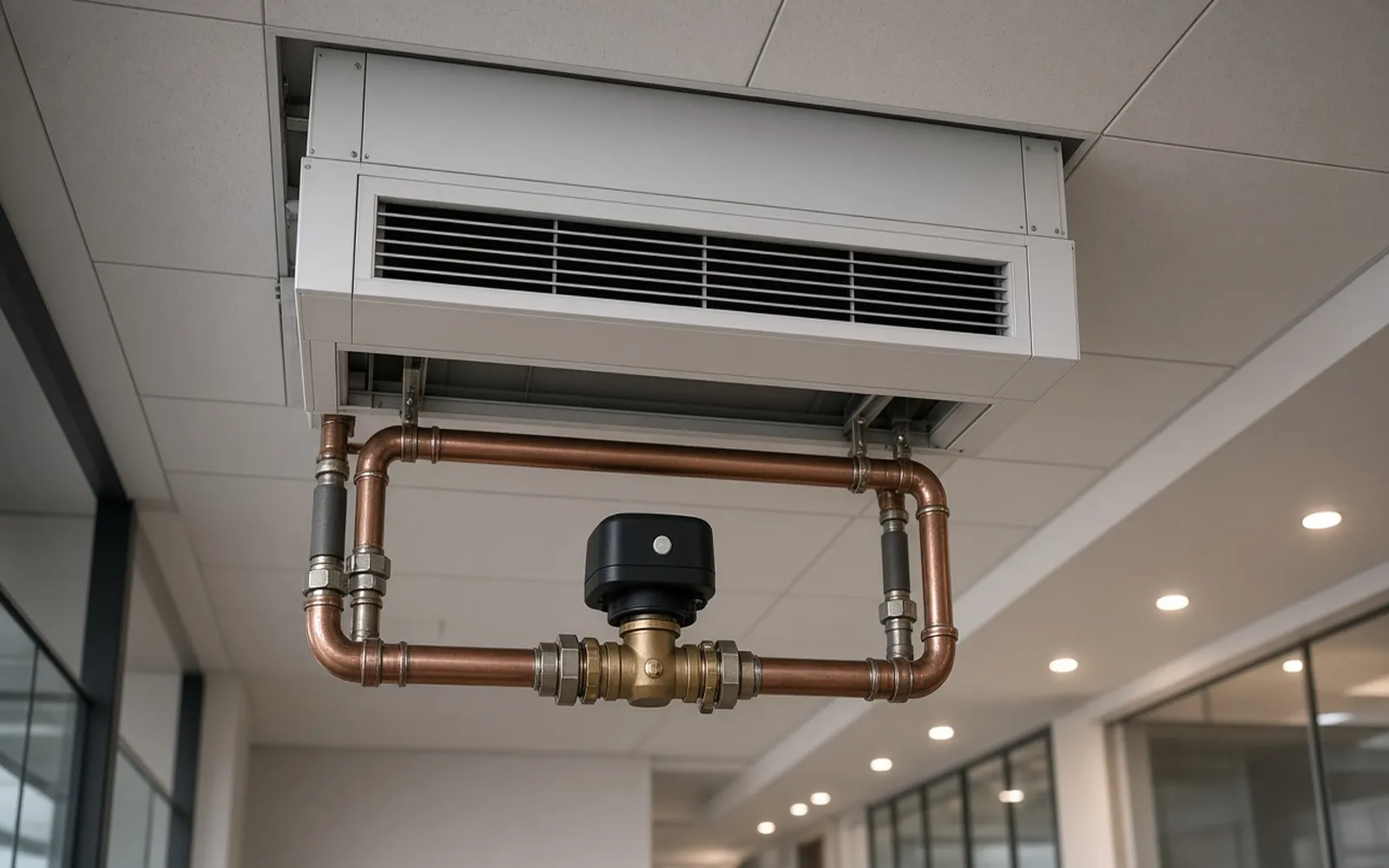

Комбинированный клапан с электроприводом
Для автоматического регулирования комбинированный клапан может работать совместно с электроприводом. Исполнительный механизм изменяет положение регулирующего элемента по управляющему сигналу, благодаря чему расход теплоносителя можно корректировать без ручного вмешательства.
При комплектации необходимо проверить совместимость клапана и привода. Учитывают конструкцию клапана, способ установки исполнительного механизма, требования к управляющему сигналу и другие характеристики, предусмотренные для конкретной модели.
Если для системы требуется автоматическое изменение расхода, важно заранее определить, предусмотрена ли установка привода выбранной конструкцией клапана и какой тип управления с ней совместим.
Как подобрать балансировочно-регулирующий клапан
Подбор начинают с расчётных параметров контура. Комбинированный клапан выбирают не только по DN трубопровода: необходимо сопоставить его характеристики с требуемым расходом и условиями работы системы.
Основные параметры выбора:
- расчётный расход теплоносителя – определяет требуемую пропускную способность оборудования;
- DN (Ду) – условный проход клапана, который должен соответствовать проектным параметрам трубопровода;
- рабочий перепад давления – учитывается при определении режима работы клапана;
- PN (Ру) и рабочее давление – должны соответствовать условиям эксплуатации;
- рабочая температура и среда – сопоставляются с допустимыми параметрами конкретной модели;
- способ присоединения – выбирается в соответствии с конструкцией клапана и трубопровода, при необходимости для монтажа используют соответствующие присоединительные фитинги;
- возможность установки электропривода – учитывается, если требуется автоматическое регулирование;
- измерительные ниппели – принимаются во внимание, если они предусмотрены конструкцией и необходимы для настройки или контроля параметров.
При предварительном подборе нужно иметь расчётный расход, рабочий перепад давления, DN трубопровода, параметры рабочей среды и сведения о требуемом способе регулирования. Если планируется автоматизация, дополнительно определяют требования к электроприводу и его совместимости с клапаном. При комплектации также учитывают необходимые принадлежности и запчасти, если они предусмотрены для конкретной модели.
Купить комбинированные балансировочные клапаны
В Проф-Тепло можно купить комбинированный балансировочный клапан для систем отопления и теплоснабжения. Цена зависит от производителя, типоразмера, технического исполнения и характеристик конкретной модели.
Комбинированные клапаны востребованы при комплектации инженерных систем организаций, проектных и монтажных компаний, а также объектов, где требуется регулирование расхода теплоносителя. При оптовом заказе оборудование подбирают с учётом проектных параметров и количества необходимых позиций.
Проф-Тепло осуществляет поставки оборудования в Москве и Московской области, а также по России. Стоимость и условия поставки выбранных моделей можно уточнить после определения требуемых технических характеристик.
Если система предусматривает автоматическое регулирование, при заказе также следует учитывать возможность комплектации клапана совместимым электроприводом. Это позволяет рассматривать клапан и исполнительный механизм как единый комплект оборудования для управления расходом.
