Ручные балансировочные клапаны применяют для гидравлической балансировки систем отопления и теплоснабжения. Такой ручной балансировочный вентиль позволяет настраивать расход теплоносителя в отдельных ветвях и контурах, чтобы распределение потока соответствовало расчётным параметрам системы. Такое оборудование используют при комплектации инженерных систем, где требуется ручная настройка гидравлического режима.
Где применяются ручные балансировочные клапаны
Ручной балансировочный клапан устанавливают на отдельных участках системы отопления или теплоснабжения, где необходимо ограничить или настроить расход теплоносителя. Он может использоваться на ветвях системы, отдельных контурах и других участках трубопровода в зависимости от проектной схемы.
Ручная балансировочная арматура подходит для систем, в которых требуемый расход устанавливается при наладке и сохраняется в заданном положении клапана. Такие решения применяются при статической балансировке, когда параметры отдельных контуров необходимо привести к расчётным значениям.
В системах, где требуется автоматическое поддержание заданных параметров при изменении режима работы, применяют автоматические балансировочные клапаны.

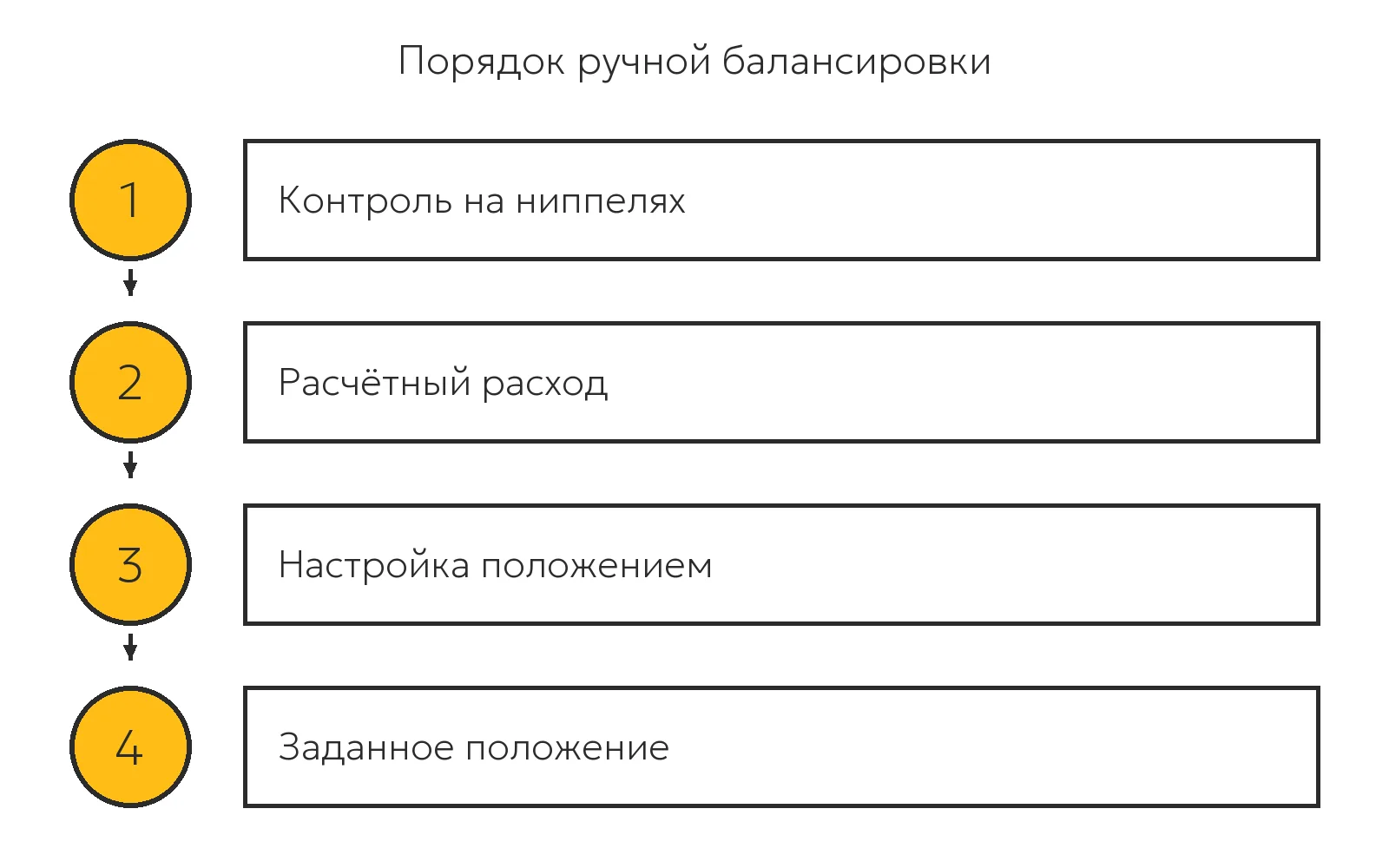

Принцип ручной балансировки системы
При изменении положения регулирующего элемента ручного клапана меняется сопротивление участка трубопровода и расход теплоносителя через него. Настройку выполняют в соответствии с расчётными параметрами конкретного контура.
Цель такой настройки – добиться требуемого распределения теплоносителя между ветвями системы. Для этого сопоставляют расчётный расход, перепад давления и пропускную способность клапана.

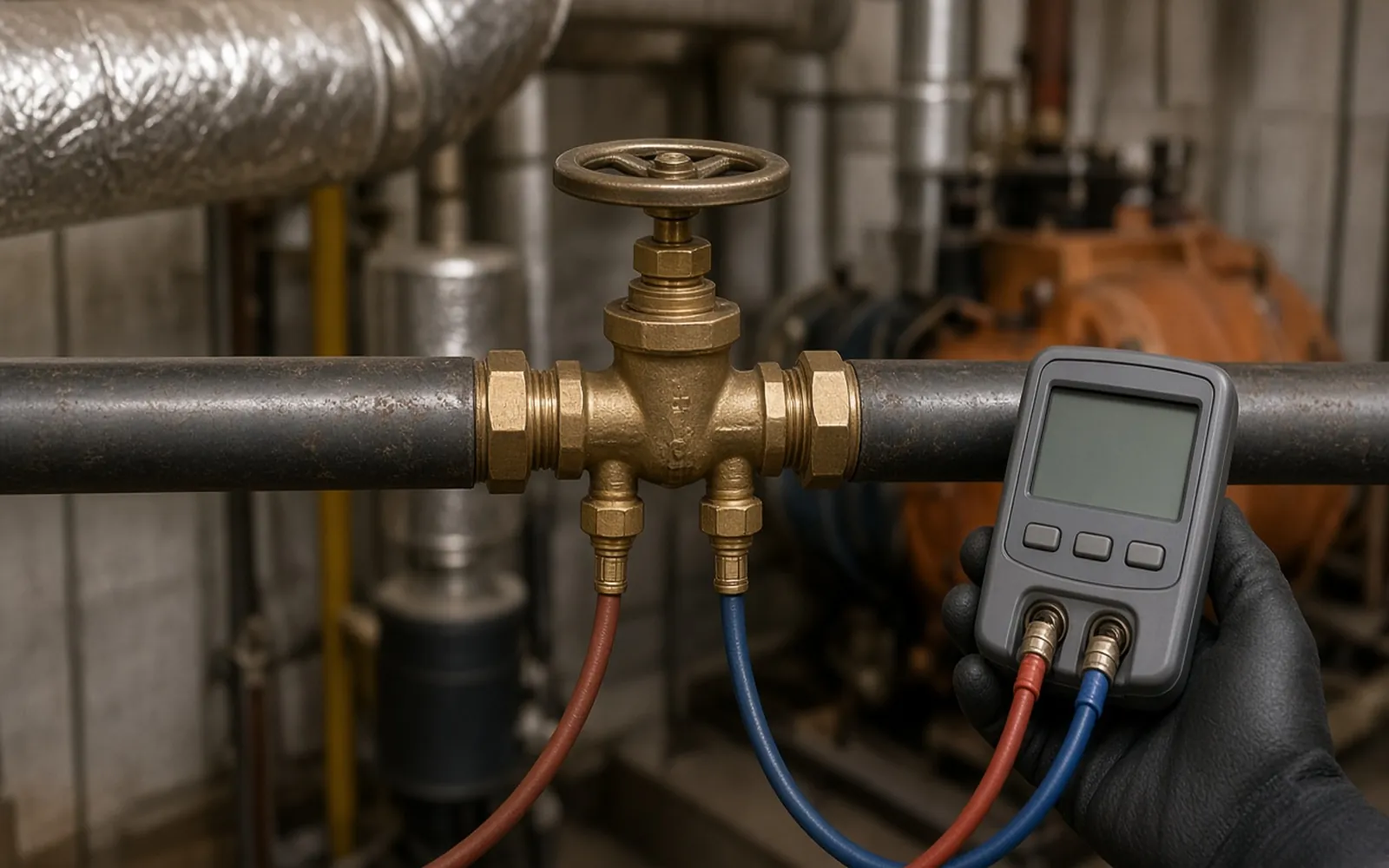

В моделях, конструкция которых предусматривает измерительные ниппели, они могут использоваться для контроля параметров при настройке. Наличие таких элементов зависит от конкретного исполнения оборудования.
Какие ручные балансировочные клапаны представлены в каталоге
По способу присоединения представлены модели с соответствующим конструктивным исполнением, в том числе варианты с внутренним резьбовым соединением и фланцевым исполнением – конкретный тип необходимо проверять по характеристикам выбранного изделия.
Для монтажа клапана в зависимости от схемы трубопровода также могут потребоваться присоединительные фитинги.
Модели также различаются по DN (Ду), Kvs, рабочему давлению и другим параметрам. В зависимости от конструкции клапан может иметь измерительные ниппели и элементы для дренажа.
В ассортименте представлены изделия Ридан и Danfoss. Конкретные модели этих производителей необходимо сопоставлять по техническим характеристикам и условиям эксплуатации системы.
Как подобрать ручной балансировочный клапан
Подбор начинают с расчётных параметров участка, на котором будет установлен клапан. Одного соответствия диаметру трубопровода недостаточно: оборудование должно обеспечивать требуемый расход при заданном перепаде давления.
Основные параметры выбора:
- расчётный расход теплоносителя – определяет требуемую пропускную способность клапана;
- Kvs – характеристика пропускной способности, которую сопоставляют с расчётным расходом;
- DN (Ду) – условный проход клапана и соответствующий параметр трубопровода;
- перепад давления – учитывается при определении рабочего режима и настройке;
- PN (Ру) и рабочее давление – должны соответствовать условиям эксплуатации;
- рабочая температура – выбирается с учётом допустимого диапазона конкретной модели;
- тип присоединения – должен соответствовать конструкции участка трубопровода;
- измерительные ниппели и дренаж – учитываются, если такие функции необходимы для конкретной схемы настройки и эксплуатации.
Практический алгоритм можно свести к следующей последовательности: определить расчётный расход и рабочий перепад давления, подобрать подходящий Kvs, проверить DN и PN, затем сопоставить рабочую температуру, присоединение и конструктивное исполнение клапана.
При комплектации оборудования также стоит учитывать необходимые дополнительные принадлежности и запчасти, если они предусмотрены для выбранной модели.
Купить ручные балансировочные клапаны
В Проф-Тепло можно купить ручной балансировочный клапан для системы отопления или теплоснабжения. Цена зависит от производителя, типоразмера, пропускной способности, конструкции и других характеристик конкретной модели.
Для организаций, проектных и монтажных компаний оборудование можно подбирать по техническим параметрам системы. При оптовом заказе дополнительно учитывают количество необходимых клапанов и характеристики участков, на которых они будут установлены.
Проф-Тепло осуществляет поставки оборудования в Москве и Московской области, а также по России. Стоимость и условия поставки выбранных моделей можно уточнить при заказе.
