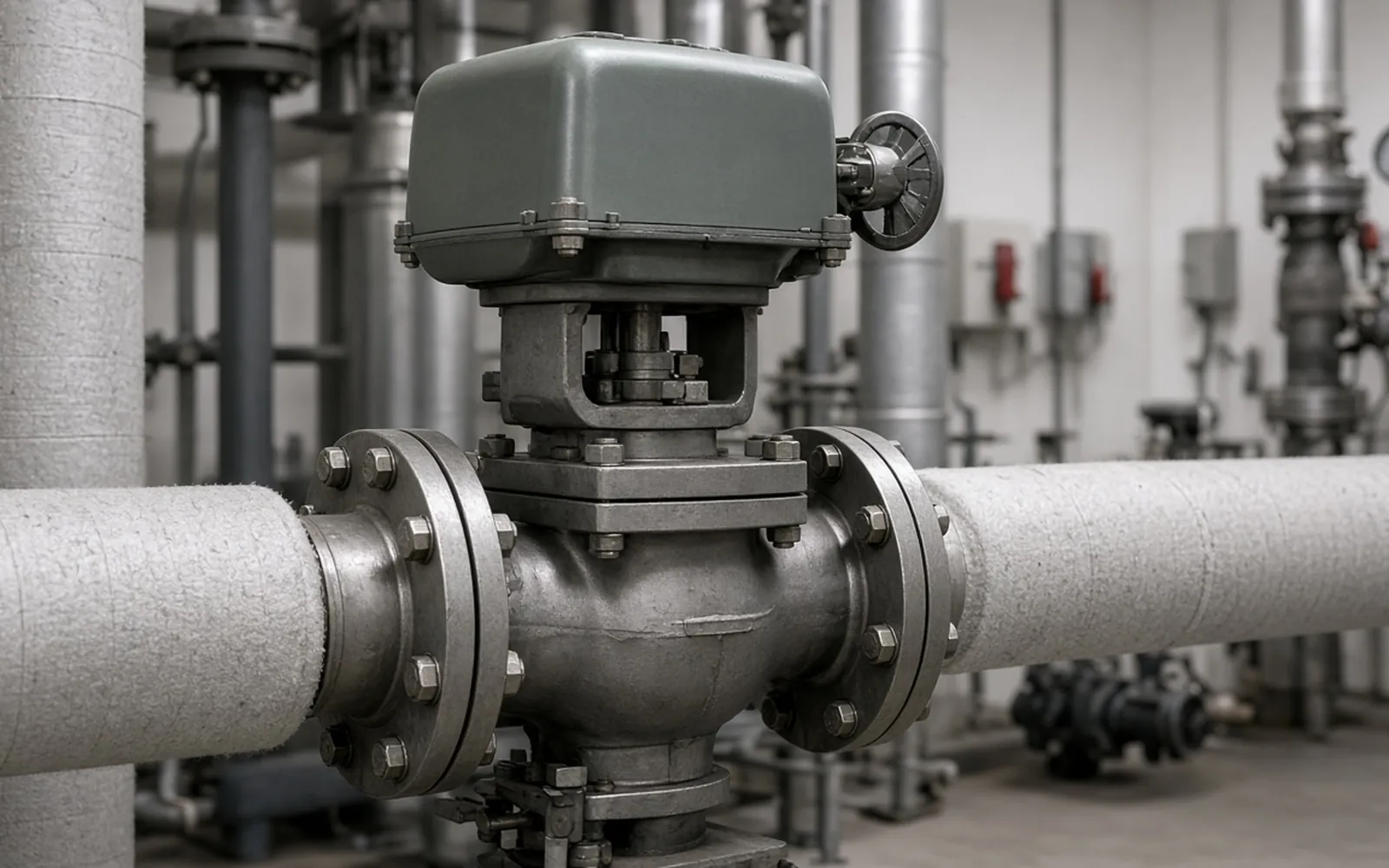

Седельные регулирующие клапаны Ридан используют для управления потоком рабочей среды в автоматизированных инженерных системах, где требуется изменять расход в зависимости от текущего режима работы.
Седельные регулирующие клапаны: назначение и принцип выбора

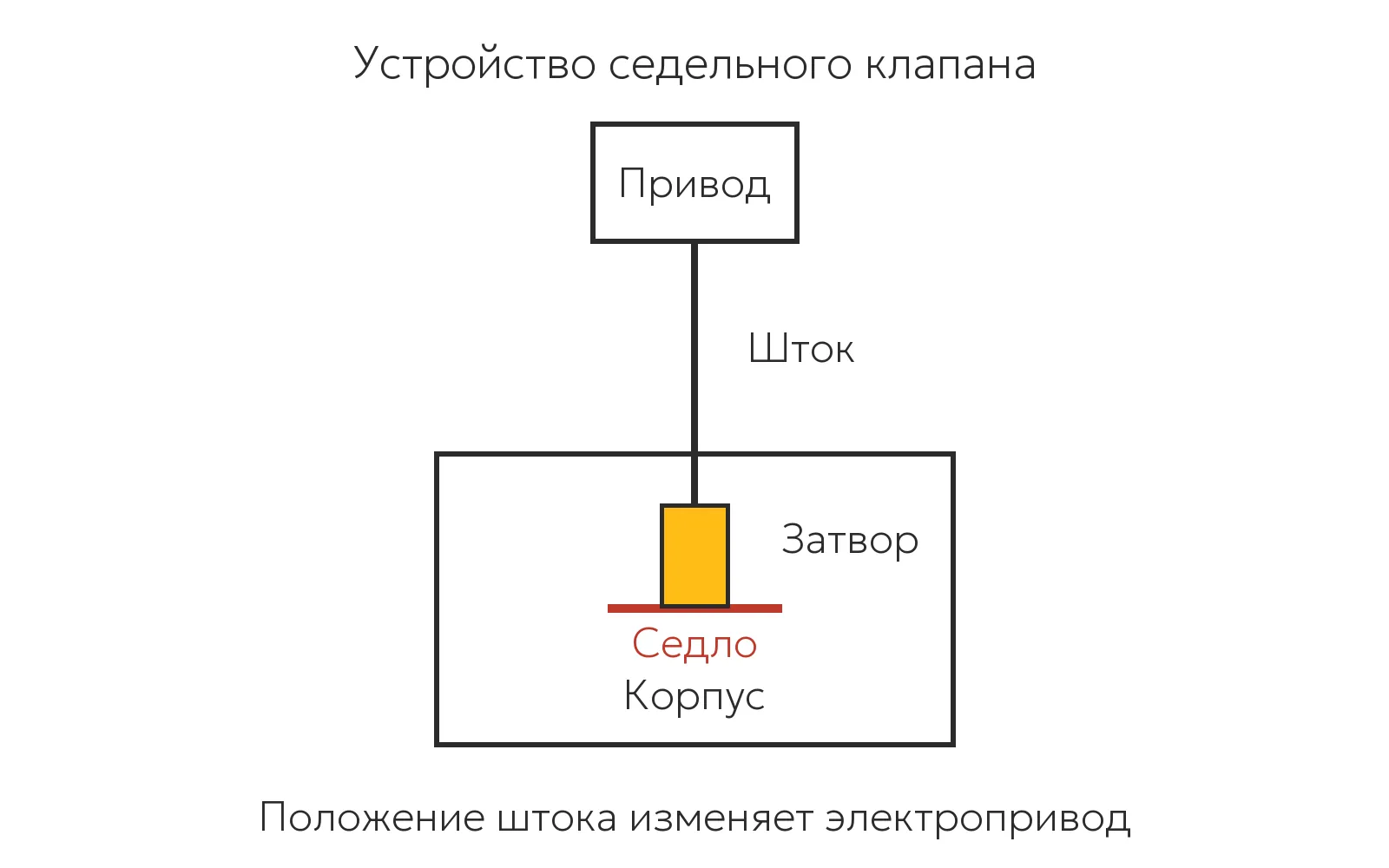

Работа седельного клапана основана на изменении положения штока и запорного элемента относительно седла. За счет этого меняется проходное сечение и, соответственно, расход рабочей среды. Положение штока в автоматизированных системах изменяет электропривод по команде регулятора или контроллера.
Одного значения DN для выбора недостаточно. Необходимо сопоставить расчетный расход с требуемым Kvs, проверить PN, рабочую температуру, свойства среды и допустимый перепад давления. Кроме того, учитывают конструкцию и тип присоединения клапана.
Отдельно необходимо убедиться, что выбранная модель совместима с исполнительным механизмом. Это позволяет подобрать клапан не только по размеру, но и с учетом параметров всей системы регулирования.
Виды седельных регулирующих клапанов Ридан
В каталоге представлено несколько конструктивных вариантов седельных клапанов. Основное различие связано с количеством ходов и функцией оборудования в схеме.
- двухходовые регулирующие клапаны изменяют расход рабочей среды в одном регулируемом контуре;
- трехходовые регулирующие клапаны применяются в схемах, где требуется распределение или смешение потоков;
- комбинированные регулирующие клапаны совмещают функции, определяемые их конструкцией и назначением в системе.
Для каждого типа предусмотрена отдельная категория. При выборе следует ориентироваться на гидравлическую схему объекта и требуемую функцию клапана, а не только на его условный проход.
Как подобрать регулирующий седельный клапан
Подбор нужно выполнять последовательно – от параметров системы к конкретному исполнению оборудования:
- Определить расчетный расход рабочей среды и функцию клапана в системе.
- Подобрать DN или Ду с учетом параметров трубопровода и требуемой пропускной способности.
- Определить необходимое значение Kvs, соответствующее расчетному расходу.
- Проверить PN или Ру, допустимый перепад давления и рабочую температуру.
- Уточнить тип рабочей среды: теплоноситель, холодоноситель или другая среда, предусмотренная для конкретного исполнения.
- Выбрать подходящий вариант присоединения – резьбовое или фланцевое, если он предусмотрен для нужной модели.
- Определить требуемую функцию клапана: двухходовую, трехходовую или комбинированную.
- Проверить совместимость выбранного клапана с электроприводом по техническим параметрам.
Такой порядок позволяет сначала определить требования системы, а затем перейти к конкретной серии и артикулу из каталога.
Совместимость клапана и электропривода
Клапан и электропривод необходимо подбирать как совместимый рабочий узел. Одного совпадения DN недостаточно: при проверке учитывают серию клапана, ход штока, требуемое усилие и тип исполнительного привода.
Эти параметры должны соответствовать друг другу, чтобы привод мог корректно перемещать шток клапана в предусмотренном диапазоне. Поэтому универсальную совместимость разных серий необходимо проверять по технической документации конкретного оборудования.
Для подбора исполнительного механизма можно использовать категорию электроприводы для регулирующих клапанов. Если требуется комплексный подбор оборудования для автоматизированного узла, также доступны регулирующие клапаны и электроприводы.
Купить седельные регулирующие клапаны Ридан
При выборе седельного регулирующего клапана Ридан сначала определяют рабочие параметры системы. Также необходимо учесть способ присоединения и требуемое исполнение клапана. При совместной работе с электроприводом дополнительно сопоставляют ход штока, необходимое усилие и допустимый для данной модели исполнительный механизм.
В каталоге оборудование можно выбрать с учетом конструкции клапана, его технических характеристик и артикула. Перед оформлением заказа рекомендуется проверить актуальные сведения о наличии и стоимости выбранной позиции.
