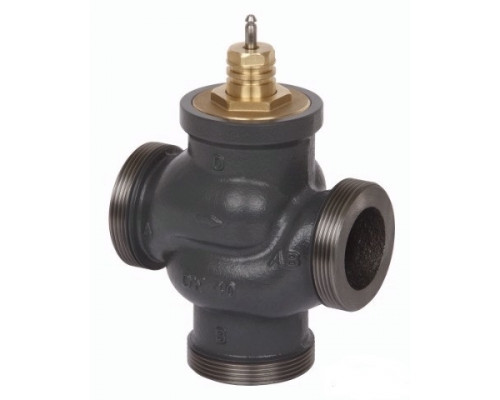

065Z0114 Клапан VRG 3, DN 15 мм, KVS 2,5 м3/ч

Клапан регулирующий типа VRG 3 предназначен для применения преимущественно в системах тепло и холодоснабжения зданий. В качестве регулируемой среды может быть использован 50% водный
раствор гликоля. Клапан регулирующий типа VRG 3 разработан для применения со следующими приводами электрическими редукторными: AMV(E) 435 или AMV(E) 438 SU.

Номинальный диаметр (DN), мм 15
Номинальное давление (PN), бар 16
Максимально допустимый перепад давлений, бар На смешение: AMV(E) 435,AMV(E) 438 SU; AME 445: 4бара. На разделение AMV(E) 435,AMV(E) 438 SU; AME 445:1 бар
Пропускная способность Kvs, м³/ч 2,5
Рабочая среда Вода / 50% водный раствор гликоля
Температура рабочей среды, °С 2(-10 )…130 (При температуре регулируемой среды от -10 до 2°С требуется использовать подогреватель штока)
Герметичность затвора (объем протечки / класс герметичности) A - AB ≤ 0,05 % Kvs; B - AB ≤ 1,0 % Kvs
Климатическое исполнение Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу Наружная резьба по DIN ISO 228/01.
Динамический диапазон регулирования 50:1
Коэффициент начала кавитации ≥ 0,4
Вид привода или регулирующего блока Электропривода: AMV(E) 435,AMV(E) 438 SU; AME 445
Характеристика регулирования Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ)
Комплектность
В комплект поставки входит:
- клапан регулирующий типа VRG 3;
- технический паспорт.
PH среды Мин. 7 , Макс 10
Ход штока, мм 10
Масса, кг, не более 0,71
Седло Нержавеющая сталь
Конус Латунь
Уплотнение EPDM
Корпус Серый чугун EN-GJL-250 (GG-25)
Шток Нержавеющая сталь
